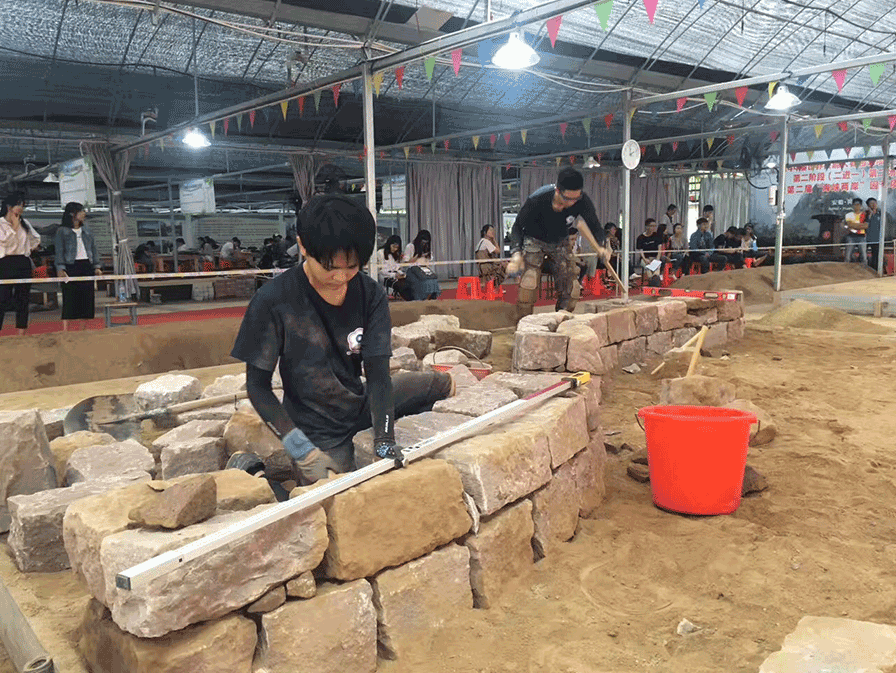

園林施工技能大賽主要從事園林工程設計、生產、經營、銷售及管理等工作的高技術應用性專門人才,為土建項目園林綠化、園林管理、園林施工、苗木繁殖做專門配套服務。
掌握園林工程技術領域的專業知識及專業技能,適應從事園林行業園林工程施工與管理、園林景觀設計、園林植物栽培養護、較強專業技能和可持續發展能力的高素質、高技能人才。
1.準備工作
(1)祥細了解設計圖、施工圖、施工要求、施工期限、合同規定等相關材料。
(3)現場了解場地,對圖紙有異議的地方及時向設計方和甲方提出。
(4)根據施工任務量、施工要求、預算項目的具體定額等組織施工技術力量、安排施工計劃、制定工程進度表。
(5)熟悉圖紙、熟記規范,準備好施工機械、工具以及花草樹木、肥料等材料的來源,做好施工的前期準備工作。
2.土方施工
(1)土方量計算。
需要進行土方量計算的一般都是要堆土挖湖等較大土方量的情況,一般根據附有原地形等高線的設計地形圖來進行。
(2)土方放線。
應按設計圖紙的要求,用測量儀器在施工現場進行定點放線工作。為使施工充分表達設計意圖,放線時應盡可能精確。
(3)綠化地平整及清理。
?、倨降?。種植地表應按預算定額規定在±20cm 高差以內平整綠化地面,同時清除碎石及雜草雜物;種植場或草坪坡度可定在2.0%~3.0%之間以利排水。
(5)土質要求。
PH 值要求為5.5~7.5 間壤土,不含建筑和生活垃圾;在種植層內不能有雜草。土質要疏松,有一定的土深:草地大于30cm,花灌木大于50cm,喬木則要求在種植穴周有大于50cm 的土壤(即一般在130cm 以上)。
3.供電、供水施工
因為園燈照明必須用電、綠化管理必須用水,而且水、電管線必須要埋在土層、道路、園林建筑下,因此我們要在種植之前,土方施工之后,園建、路建同步完成這些工作。
5.種植定點放線
種植放線必須遵循“由整體到局部,先控制后局部”,“先喬木后灌木再到地被最后草地”的原則。
(1)對于規則式種植必須按設計圖所要求尺寸、數量準確無誤地在現場定好點,并作好標記。
(2)對于自然式種植則在領會設計意圖的前題下,力求準確地表現設計理念而進行靈活放線。
(3)若受現場地物條件限制,可依實與甲方和質監單位商討,在不影響景觀效果的前提下或另選樹種或稍微移位。
6.挖穴整地
這也是對定點放線的延伸,要符合設計和施工驗收規范要求。
(1)對于喬灌木,按設計的土球規格,以“某省園林建筑綠化工程預算定額”所定挖穴規格標準施工。
(2)對于花灌類,松土層要達到50cm 以上。
(3)對于草坪類(如臺灣草),要求先壓實土壤,再在上面鋪一層(約3~5cm)優質嫩黃泥或細嫩沙壤土,然后用直木條等將土括平、括順,并做好排水措施。
7.植物準備
植物準備也是一個關鍵環節,除了要嚴格按照設計及技術規范外,我們還要注意如下兩點:
(1)在確保低成本的前提下,必須計算好種植施工進度所需苗木的數量與種類,力求當天苗木當天完成種植。
(2)樹木形態要求:主要是要符合美觀的實效作用,還要求與周圍環境協調一致。
8.種植
種植最好在春秋兩季,但由于工程需要往往要反季節施工,這就要求我們要采取適當?shù)募夹g(shù)措施。種植一般按照“大喬木—中、小喬木—灌木—地被植物—草皮” 的順序施工。
(1)喬灌木種植。
種植前先檢查苗木狀況進行適度修剪,剪去枯枝、爛枝、爛根、劈裂根、過長根,并進行疏剪、縮枝,以減少水分蒸發。但修剪時應注意樹木形態,特別是孤植樹。如果是秋冬季節,可在大喬木上扎草繩以利保濕。
(2)地被植物種植。
按照株行距要求種植,種植邊線清楚順暢(特別是色塊種植)。有些花苗葉較多、葉片較大(如美人蕉),也要進行適當修剪,以提高成活力。
(3)草坪種植。
我們一般是采取直接鋪草塊的形式種植草坪,鋪完后澆足水,待半干后打?qū)?,使草與土壤充分接觸,每天拍打一次,連續拍打三天以上,同時拍打要使草地平整。
9.場地清理
種植完成后,應立即清理施工現場如枝葉、繩索等垃圾。園林建筑及園路完成后,須立即清理如石材、木材、鋼材、玻璃等廢料,清洗水泥沙漿等殘留物。
